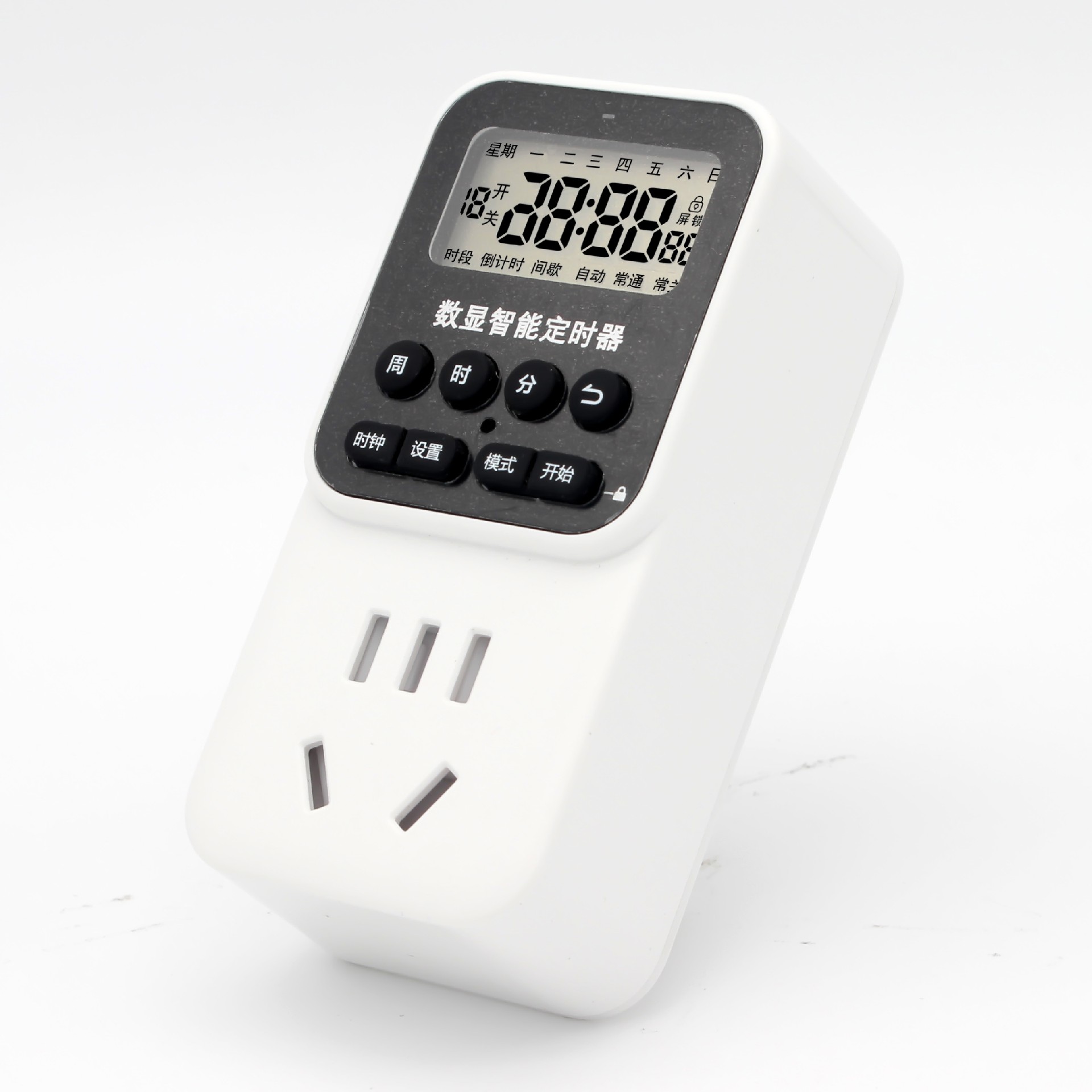

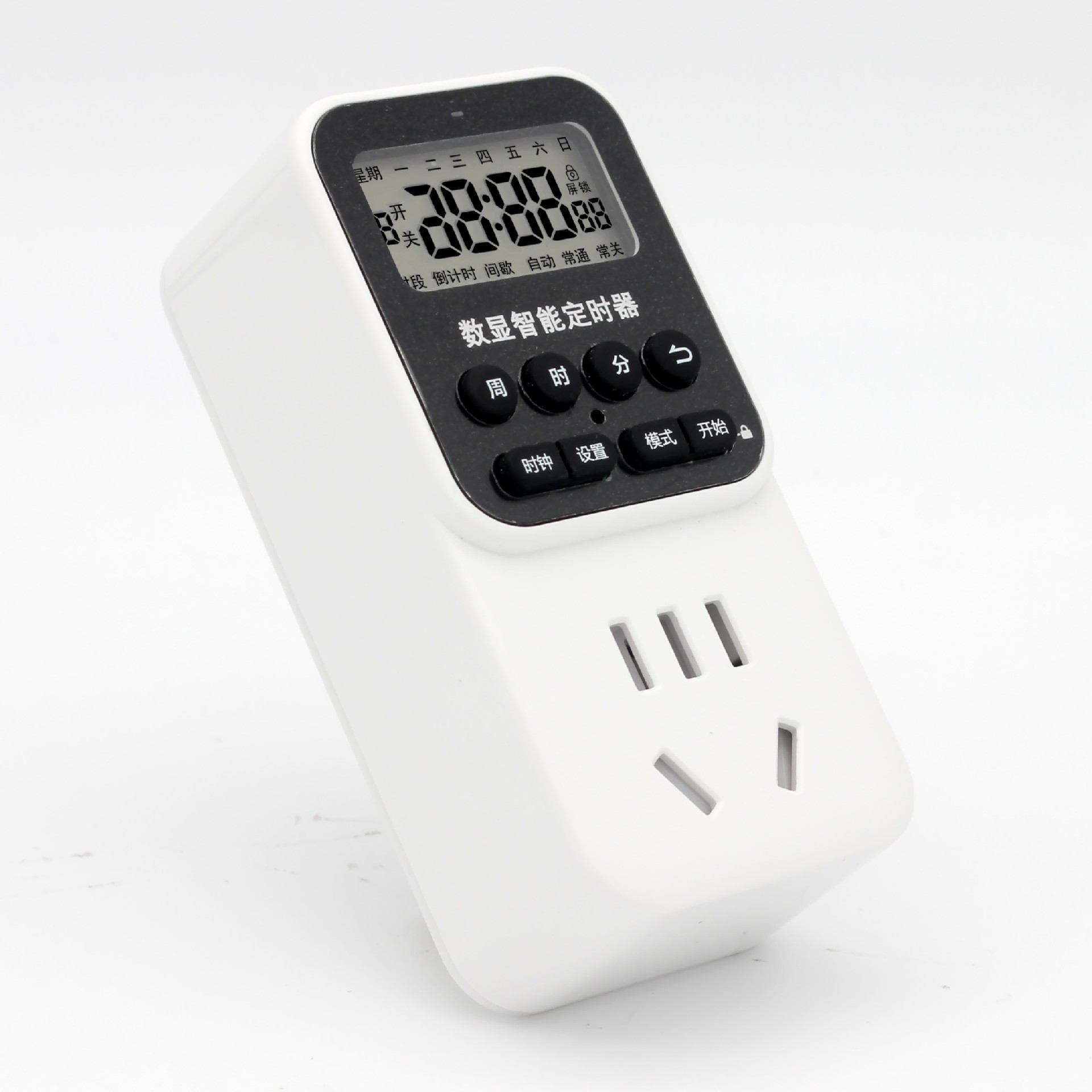

KG316T-02 數顯智能定時器
適用范圍
本產品專為家庭用電場景設計,適配220V/50Hz標準 電壓,內置智能定時模塊,可精準設定電器啟停時間,實 現自動化用電管理。通過高清液晶顯示屏與簡單易懂的控 制按鈕,輕松規劃每日/每周用電循環,適用魚缸、熱水 器、廣告招牌燈、廣播電視設備以及各種家用電器。
基本參數
| 產品型號 | KG316T-02 |
| 額定電壓 | 250V~ |
| 最大電流 | 10A |
| 最大功率 | 2500W |
| 走時誤差 | ≤2秒/天 |
| 環境溫度 | 0~40℃ |
| 執行標準 | GBIT1002;GB/T2099.1;GB/T2099.3 |
模式說明
| 常通 | 一直有電源輸出,通電,無定時功能 |
| 常關 | 一直無電源輸出,斷電,無定時功能 |
| 自動+時段 | 時段定時模式,最多可設置18組/星期 |
| 自動+倒計時 | 倒計時模式,可倒計時通電/斷電 |
| 自動+間歇 | 間歇循環模式,通斷電交替循環 |

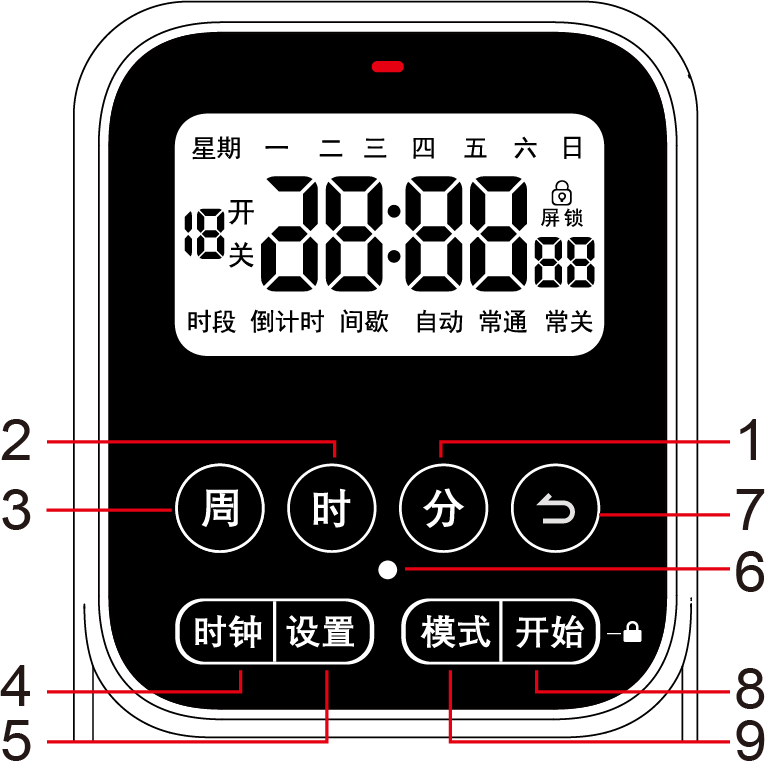

按鍵說明

1.【分鐘】鍵:設定分鐘,長按 3S 可連續滾動。
2.【小時】鍵:設定小時,長按 3S 可連續滾動。
3.【星期】鍵:設定星期,長按 3S 可連續滾動。
4.【時鐘】鍵:與【分鐘入、【小時入【星期】鍵組合設定當前時間; 在時段定時設置界面下,返回當前時鐘界面。
5.【設置】鍵:時段定時 /倒計時 /間歇循環模式下,設定定時組別。 定時開關程序。
6.【復位 鍵: 格式化至初始狀態,程序清零。
7.【 ? 】鍵: 在定時程序設置中一鍵清除設定的定時時間(再按一下自 動恢復)。
8.【開始/ ??】鍵:在倒計時 /間歇循環定時設置中用于開啟定時程序; 長按 3S 可鎖住/解鎖屏幕。 (鎖屏后,除復位鍵外所有按鍵均失效)
9.【模式】鍵:可以來回切換 5 種定時模式。
操作說明
第一步:進入初始界面 用指針等工具點按【復位】鍵,使定時插座顯示如圖2所示的 初始界面;
第二步:校準當前時間 長按【時鐘】鍵不放的同時,點按星期)】鍵設置當前星期數; 長按【時鐘 】鍵不放的同時,點按【小時】、【分鐘】鍵,依 次設置當前時間;
第三步:選擇通斷模式 點按【模式】鍵,可選擇“常通”、“常設置完成當前時間 后,關”,或“時段定時”“倒計時”“間歇循環”中的一種自 動通斷模式;
第四步:設定定時程序 選擇自動通斷模式后,點按【設置】鍵,進行個性化需求的定 時程序設定,詳細操作與案例圖示見上文的文字介紹。
復位設置

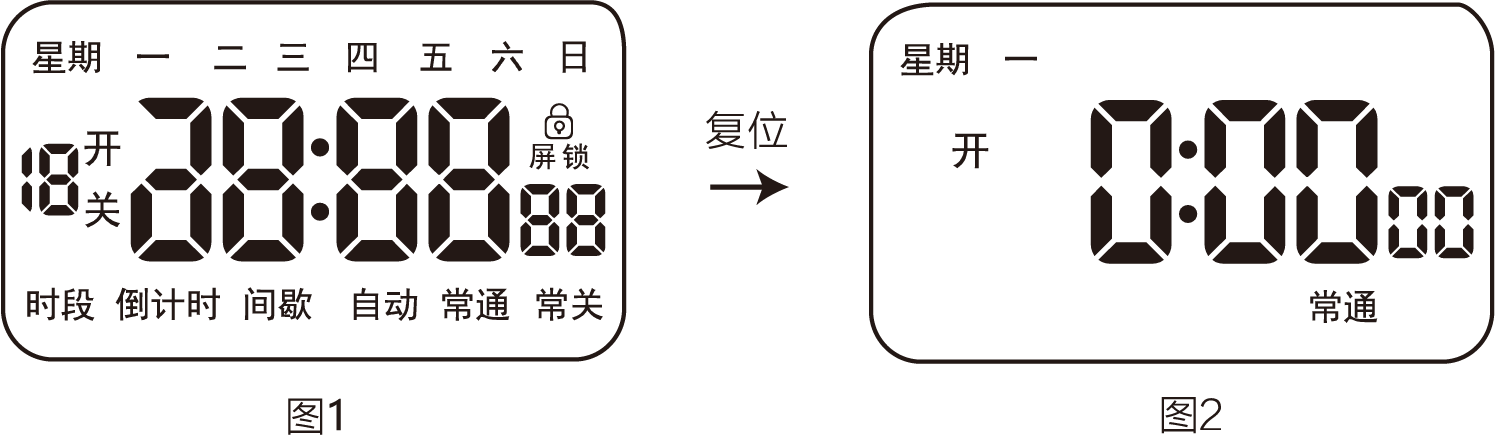

操作說明: 在 圖1 復位界面下,按【復位】鍵跳轉至 圖2 初始界面,可設 置當前時間與定時程序;在任意界面下,按【復位】鍵進行格式 化,界面跳轉至 圖1 復位界面,所有設置均被清除。 (詳細鍵位功能介紹可見按鍵說明)
注意事項
本產品所接電器功率負載總和不得超過最大功率,感性或 容性負載總和不得超過600W。(如LED電源等交轉直流工作 的、水泵等帶交流線圈的) 本產品無防水功能,僅在室內干燥環境下使用。在浴室、 廚房、魚缸附近等場所使用時謹防濺水。 對于因定時器出錯而可能發生的生命相關事故或?qū)ι鐣a(chǎn) 生重大影響的設備(如醫療設備)請不要使用。對于因定時器出 錯而可能發生重大財產損失的設備(如冷庫、大型加熱器)在使 用本產品時請留足性能余量,并采取二重電路等安全對策。 本產品應在無潮濕腐蝕及無高金屬含量氣體環境中工作。 使用時,不能將轉換器插入另一個轉換器中取電! 請勿自行拆卸、修理或改造本產品
