產品介紹

智能計量過欠壓過電流保護器是集電度計量，過壓保護，欠壓保護，過電流保護為一體的綜合型智能保護器，當線路中出現過壓故障，欠壓故障或過流故障時，本產品都能瞬間切斷電源，避免對電氣設備造成不必要的損壞。

當線路恢復正常，保護器又能自動恢復供電，無需人工操作。本產品的過壓保護值，過壓保護后復位值，過壓保護動作時間、欠壓保護值，欠壓保護后復位值，欠壓保護動作時間、過流保護值，過流保護動作時間、連續過流保護次數、電路恢復時間值及過欠壓、過電流保護后復位時間值均可自行設置，可根據當?shù)貙?shí)際情況自行調整相應參數。廣泛應用于家居、商場、學校、工廠等區域。

產品特點

產品設計生產的新一代過欠壓過電流智能保護器符合行業標準要求。

本產品具有LCD數字顯示實時電網電壓、電流、電量等參數，產品內部采用國家電網公司專用的高精度計量專用芯片。

本產品可就地設定保護功能過壓、欠壓、過流、延時時間等參數，電量累加及可清零設置。

當線路出現瞬態或暫態過電壓時，保護器不產生誤動作。

產品短按設置鍵可以進行快速查看設置參數,長按設置鍵三秒進入設置程序；還具有設定菜單一鍵恢復出廠設置等功能。

正常工作條件

1、周圍空氣溫度

    使用溫度-25℃~+75℃；24h內平均值不超過+35℃。

2、海拔高度

     安裝地點的海拔高度不超過2000米。

3、大氣條件

     a.在周圍空氣溫度為+35℃時，空氣相對濕度不超過50%，在較低溫度下可允許有較高的相對濕度。

     b.最濕月的月平均最低溫度在+20℃時，月平均相對濕度不超過90%，并考慮到因溫度變化而發生在產品表面上的凝露。

4、污染等級

     保護器使用的污染等級為3級。

5、安裝類別

     安裝類別為Ⅱ、Ⅲ類。

6、安裝條件

      a.保護器可以垂直或水平安裝在柜體內，特殊要求須特殊訂貨。

      b.應安裝在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃。

     c.應安裝在沒有雨雪侵襲的地方。

主要參數及技術性能

注意事項

保護器安裝完畢用戶可對其接線，根據保護器額定電流的大小選用符合標準的導線截面。注意保護器的逬、出線不能接錯以免造成產品損壞或不能通電。

用戶在進行各項操作或試驗時，應遵循相關規程并注意以下事項，以確保正確安全使用產品。

按產品標識輸入端、輸出端正確接線。(負載電流應小于產品的保護電流值)

中性線N不能接錯且須可靠接線，否則保護器不能正常工作。

在接通電源前，請仔細檢查接線是否正確，負載大小是否與產品電流保護值相匹配，接線螺釘是否已擰緊，否則將損壞產品。

產品接通電源后，請勿接觸帶電部位，以免發生觸電。本產品需與微斷配合起到短路保護功能，否則產品輸入端或負載端有短路現象時將起不了限荷保護功能。

因產品具有自動復位功能，產品起到保護并動作后，應立即去掉舊負載(用電器），并檢查電路，否則產品將會頻繁接通負載，斷開負載，最終會因長時間的頻繁超負載的接通、斷開而燒壞產品或用電線路。

長期不使用的產品應注意防潮、防塵，在使用前應按前述內容對產品進行調試，正常后方可投入運行。

本產品無隔離功能，維修線路時請斷開前級斷路器開關。

本產品零線（N線）為直通線，無斷開功能！

本產品無過大電流短路分?jǐn)嗄芰φ?qǐng)?jiān)诰€路前端安裝如DZ47、C65等小型斷路器作過流保護。

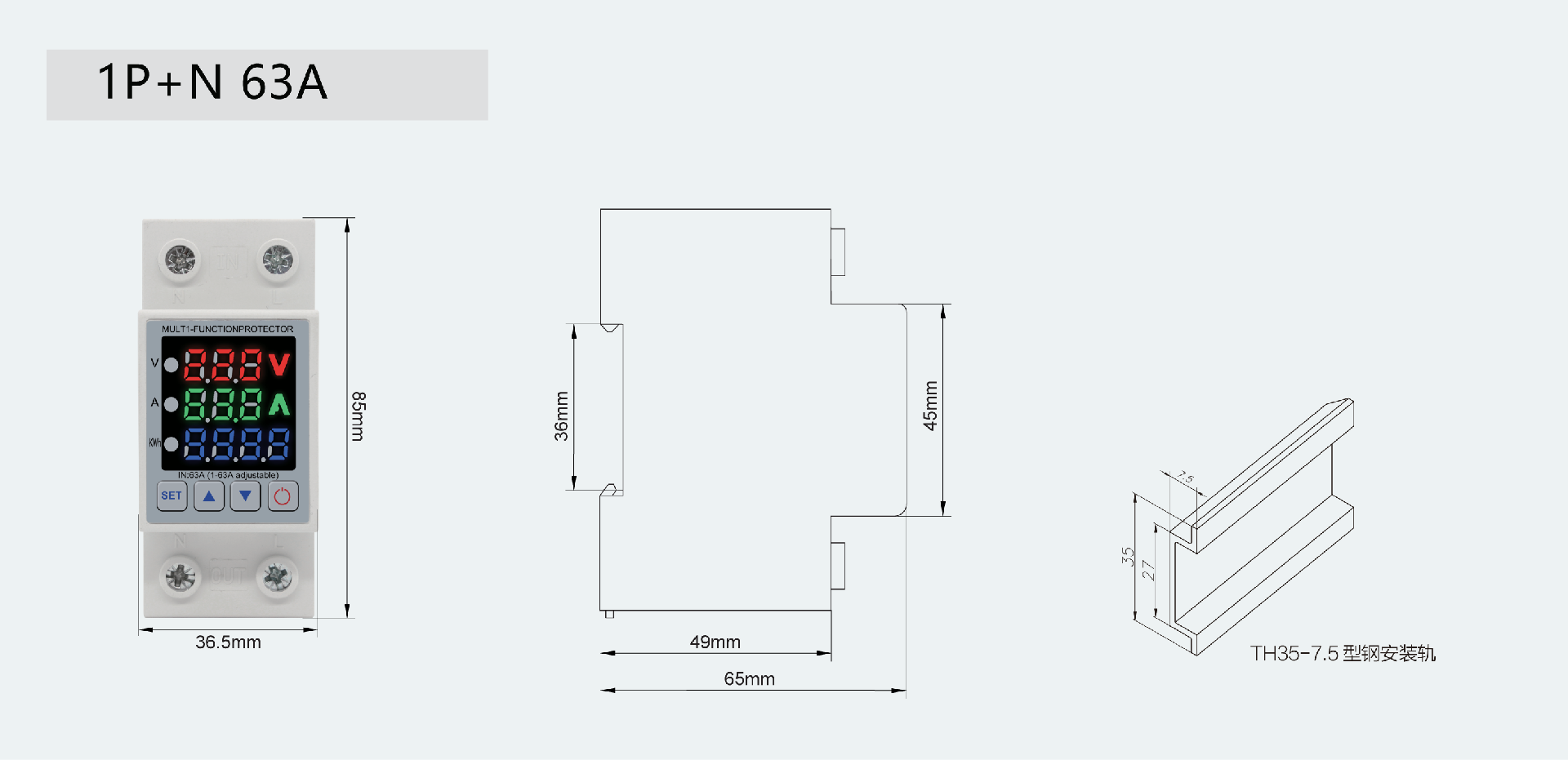

產品尺寸
