適用范圍

四進兩出自動相序轉換開關是集智能自動相序轉換、 過壓保護，欠壓保護，過電流保護為一體的綜合型智能自 動相序轉換開關，當線路中任意一條出現過壓故障，欠壓 故障或過流故障等，本產品都能在設定時間內切斷電源， 自動進行相序切換，恢復供電，避免對電氣設備造成不必 要的損壞。本產品的過壓值，欠壓值，過流值、輸出相序 均可自行設置選擇，可根據當?shù)貙嶋H情況自行調整相應參 數。廣泛應用于家居、商場、學校、工廠等。

產品特點

產品完全符合企業標準設計生產的新一代過欠壓過電 流智能自動相序轉換開關。

4進2出的設計使得保護器能夠同時監測多個電源輸 入，并根據設定的參數選擇合適的電源輸出，確保系 統的穩定性和安全性。

當線路其中一相或兩相電源發生過電壓、欠電壓及過 電流故障時保護器能夠在檢測到電壓異常時，自動切 換到備用電源，經自主設定延時時間后自動復位并接 通線路，無需人工操作，確保系統的連續性和可靠 性。

當線路出現瞬態或暫態過電壓時，相序轉換開關不產 生誤動作。

線路有相序由于接點不實等故障出現電壓不穩或突然 斷電又突然來電時，相序轉換開關自動檢測切換正常 相序電源供電輸出，此延遲時間可由用戶根據當?shù)厍?況進行設置。線路電壓在最高時不應高于330VAC,以 防止產品自身由于電源電壓過高而損壞，如有特定場合需要高電源請與廠家聯系。

正常工作條件

1、周圍空氣溫度

a.上限值不超過+40℃

b.下限值不低于-5 ℃,

c.24h內平均值不超過+30℃，

d.極限使用溫度-10℃~+50℃

2、海拔高度  安裝地點的海拔高度不超過2000米

3、大氣條件

a.在周圍空氣溫度為+35℃時，空氣相對濕度不超過50%， 在較低溫度下可以有較高的相對濕度。

b.最濕月的月平均最低溫度在20℃時，月平均相對濕度為 90%，

c.已考慮到因溫度變化而發生在產品表面上的凝露

4、污染等級  保護器使用的污染等級為3級

5、安裝類別  安裝類別為II、III類

6、安裝條件

a.保護器可以垂直或水平安裝在柜體內，特殊要求須特殊訂貨。

b.應安裝在無爆炸危險的介質中，且介質中無足以腐蝕金屬  和破壞絕緣的氣體與導電塵埃，

c.應安裝在沒有雨雪侵襲的地方。

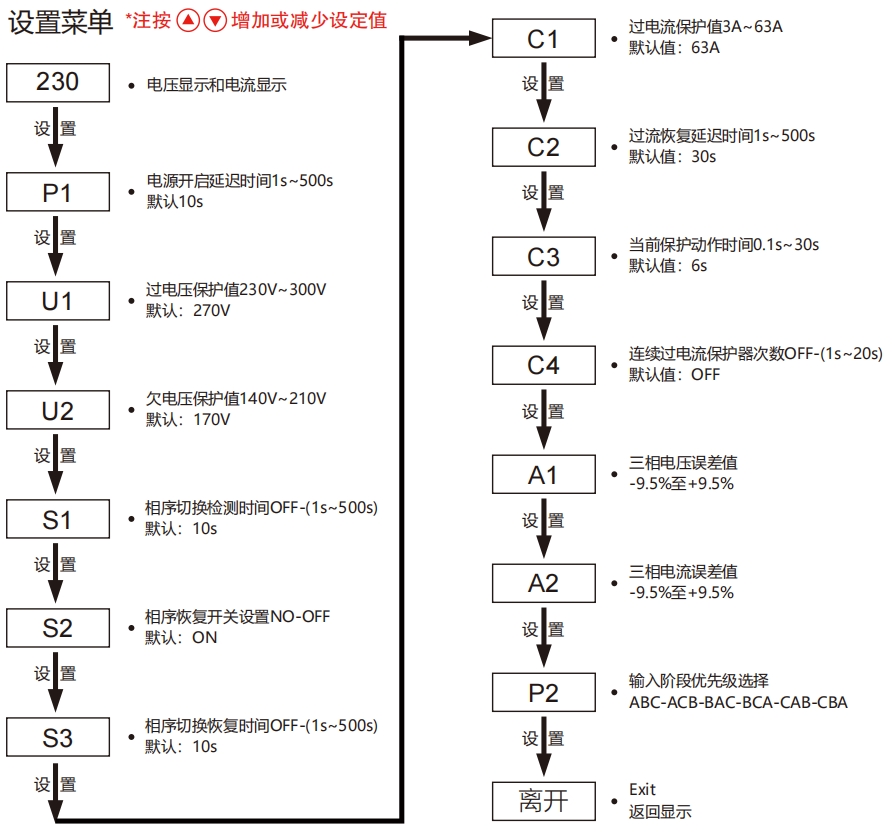

產品設置

主要參數及技術性能

注意事項

保護器安裝完畢用戶可對其接線，根據保護器額定電流的大小選用符合標準的導線截面。注意保護器的逬、出 線不能接錯以免造成產品損壞或不能通電。

用戶在進行各項操作或試驗時，應遵循相關規程并注意以下事項，以確保正確安全使用產品。

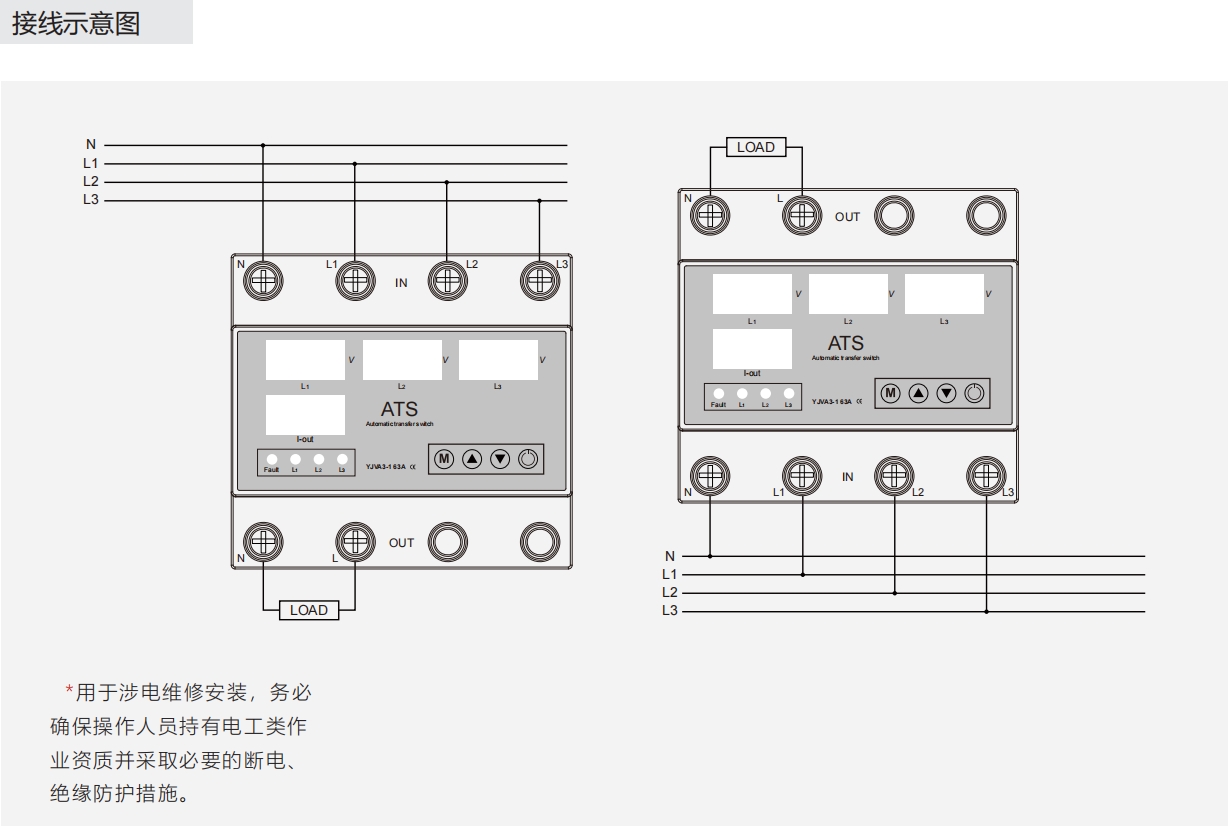

按產品標識輸入端、輸出端正確接線。(負載電流應小于產品的保護電流值)

中性線N不能接錯且須可靠接線，否則保護器不能正常工作。

在接通電源前，請仔細檢查接線是否正確，負載大小是否與產品電流保護值相匹配，接線螺釘是否已擰緊，否 則將損壞產品。

產品接通電源后，請勿接觸帶電部位，以免發生觸電。本產品需與微斷配合起到短路保護功能，否則產品輸 入端或負載端有短路現象時將起不了限荷保護功能。 長期不使用的產品應注意防潮、防塵，在使用前應按 前述內容對產品進行調試，正常后方可投入運行。

本產品無隔離功能，維修線路時請斷開前級斷路器開關。

本產品零線（N線）為直通線，無斷開功能！ 本產品無過大電流短路分斷能力請在線路前端安裝如 DZ47、C65等小型斷路器作過流保護。

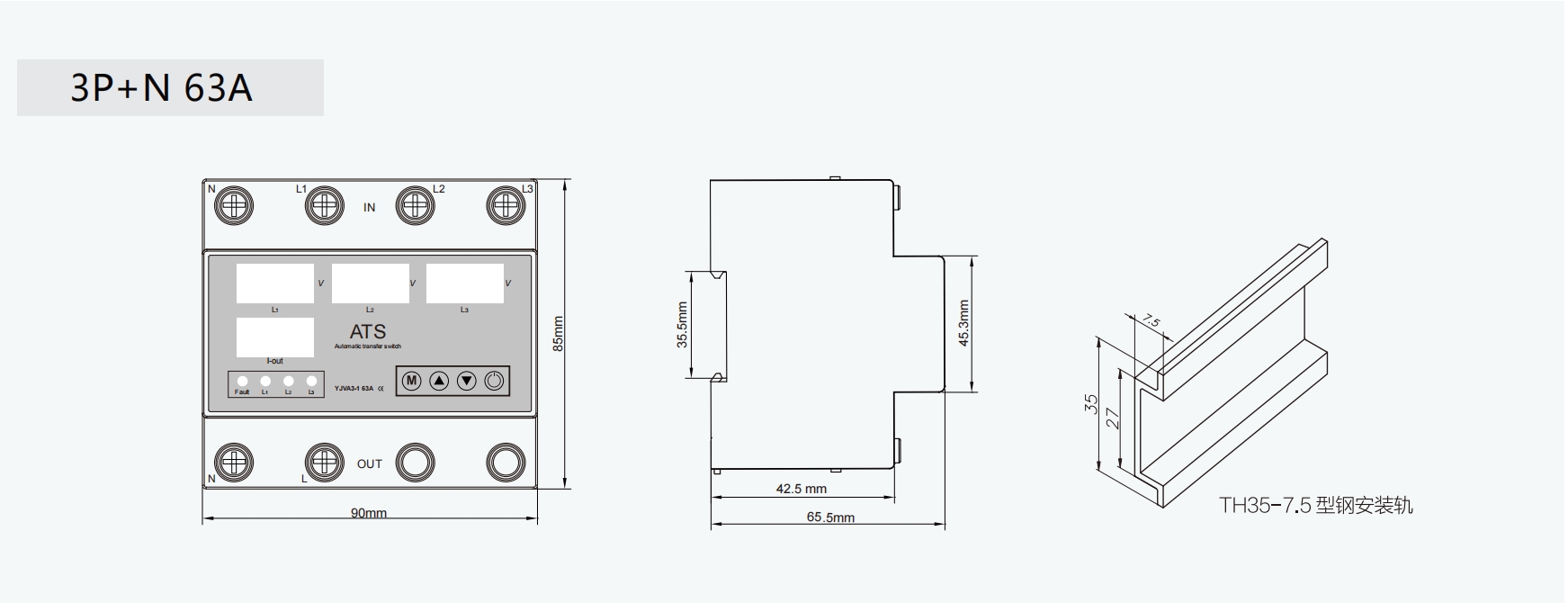

產品尺寸
