產品概述

當用電線路發生短路故障、被保護線路的電流超過額定電流、線路過壓欠壓、故障電弧發生時線纜溫度過高時，傳統斷路器、空開和監控設備無法檢測到故障電弧或者無法檢測到故障，無法迅速動作切斷電源，極易引發火災、以及使用壽命短等弊端。

根據這些存在的不安全因素，我們研發團隊研發了一種新型的在線式電氣防火限流式保護裝置--電氣防火限流式保護器/智慧用電保護器。發生短路故障時，能以毫秒級速度快速限制短路電流以實現用電安全保護，從而顯著減少電氣火災事故的發生，保障使用場所人員和財產安全。

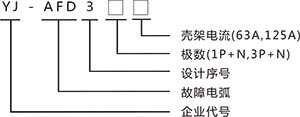

型號含義

產品特點及用途

該產品主要用于監控被保護配電回路的故障電弧、漏電、觸點溫度、電流、電壓、電壓頻率、功率，電量等數據，所有檢測信息均可在設備液晶顯示器上展現。

本產品體積尺寸設計合理，采用標準導軌安裝方式，可方便的安裝于配電箱內。有效監測由于電氣線路或設備故障、絕緣層老化破損、空氣潮濕、電氣連接松動等原因造成的線路打火花、溫度超限、漏電或過載等電氣安全隱患。

廣泛適用于現代大體量建筑、公共集聚場所建筑和一類高層建筑;商場、體育館、禮堂、影劇院、大型醫院、學校，地鐵大型企業廠房等建筑等低壓線路場所中。

產品功能

1）短路限流：當線路發生短路故障時，能在150us內實現快速限流保護，抑制因短路電流過大 所引起的電氣火災事故。

2）過載限流：當被保護線路的電流超過額定電流，線路過載且過載持續時間超過設定時間（0~60s）時，保護器進行限流保護，可預先設置過載閾值。

3）超溫限流：當保護器的內部元器件溫度超過設定預警值時，產品啟動預警功能，超過設置預警值20℃時，啟動超溫限流保護功能，防止因溫度過高造成產品損壞，可預先設置預警閥值。

4）過壓保護：當保護器檢測到線路電壓過壓時，超過設定預警值時，產品啟動預警功能，超過設置預警值13V時，保護器發出聲光報警信號，啟動過壓限流保護功能。可預先設置預警閥值。

5）欠壓保護：當保護器檢測到線路電壓欠壓時，超過設定預警值時，產品啟動預警功能，超過設置預警值10V時，保護器發出聲光報警信號，啟動過壓限流保護功能。可預先設置預警閥值。

6）漏電流監測：當被監測的線路漏電超過報警設定值時，保護器發出聲光報警信號，可預先設置是否啟動限流保護。可預先設置報警閥值。

7）電量測量功能：可實時統計設備安裝回路用電量，并可本地及遠程設置清零。

8）通訊功能：本產品可以通過RS485串口總線與上端控制系統進行通訊，可以將檢測到線路狀態實時上傳，并可通過上端控制系統對下端智慧用電保護器進行報警復位，設置報警閥值，遠程合閘，分閘等控制，實現了智能統一控制管理。也可通過設備按鍵進行數據指向IP地址修改，直接將數據發送到指定第三方監控軟件或平臺。(注意：485通訊線不能接反）。

9）消音功能：消除報警聲音；當產品檢測到故障時，發出聲光報警，可以通過面板上的消音按鍵消除產品的報警聲音，消音后報警燈狀態將維持不變。

10）測試功能：確認產品功能是否正常；當產品處于無報警狀態下，長按此鍵5秒，產品進入報警狀態，長按下復位按鍵5秒，系統將將產品進行復位恢復至正常工作狀態。測試時不進行分閘動作。

11）復位功能：本產品具有復位功能；如果產品檢測到線路中故障后，發出聲光報警。當排除線路中產生故障原因后，可以通過長按復位按鈕5秒來對產品進行復位操作，“嘀”的一聲產品復位成功，消除產品報警狀態。

12）自檢功能：設備聯網后每個月固定自檢(TCP狀態下每個月的1日00點05分系統自檢一次，自檢過程不分閘)

13)遠程控制功能：本產品遠程分閘功能，可通過DC24V消防信號控制連接的設備進行分閘動作，實現消防聯動的作用。

主要參數及技術性能

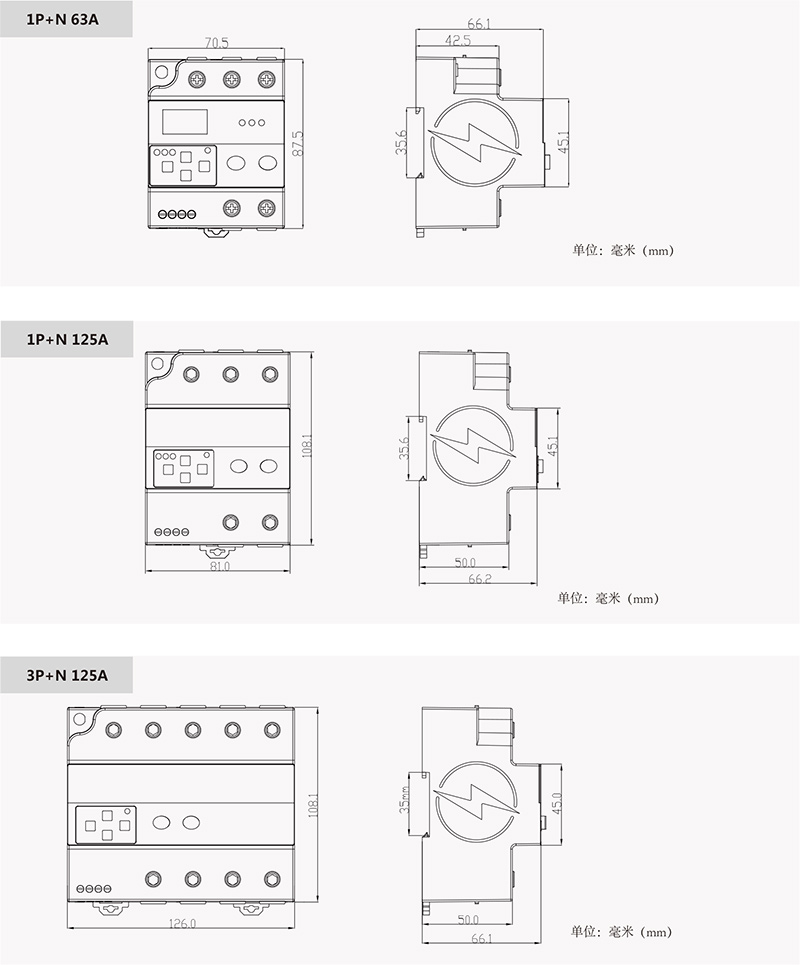

產品尺寸

安裝前檢查

為保證智慧用電保護器處于良好的工作狀態，請正確安裝。

安裝前請仔細檢查設備的型號、參數與說明書上的描述是否完全一致。核對無誤后，應仔細閱讀該安裝使用說明書并嚴格按照說明書上的指示和要求進行安裝，L/N請勿接反。切勿盲目操作。

主要事項

▲本產品為高精度電子設備，在運輸和拆封時務必輕拿輕放，不應受到劇烈沖擊;

▲本產品未經本公司同意，任何人員不得拆開產品或進行維修，所有非授權的拆機行為將視為主動放棄享有的保修權利;

▲在安裝前要切斷上端輸入線電源，保證人身安全

▲切勿將裝置置于潮濕或有凝露的環境中運行;

▲切勿將裝置置于有易燃?xì)怏w和水蒸氣的環境中運行;

▲切勿將裝置露天放置，以免淋濕或暴曬;

▲本產品的工作年限為6年，到時應予以更換。

▲禁止將超出量程的信號接入到裝置中以免損壞儀器。
