適用范圍

電子限荷自動控制器(以下簡稱控制器)適用于交流50Hz，工作電壓AC220V的控制電路中，按額定的電功率供電。當用電負荷超過規定的范圍值時，控制器自動切斷負載電源，實現自動控制。

運用控制的場合主要為工礦、企業員工宿舍、建筑工地民工宿舍中，控制員工、工人的違規用電達到安全用電的目的。產品結構緊湊外形美觀，與DZ47(C45)并軌安裝。

產品優點

1、動作速度快，反應時間迅速；

2、可在電力系統故障時自動觸發;能將短路電流減少一半以上；

3、故障線路被斷路器開斷后，能快速自動復位并在幾秒之內多次動作，以配合重合閘；

4、正常運行時，功耗應接近于零，最大不能高于輸送功率的0.25%；

5、可靠性應高于與其同時運行的斷路器。

主要技術數據

1、工作電壓:AC220 50Hz

2、保護動作電流:0.5A、1A、2A、3A、4A、5A、6A、7A、8A.9A、10A、11A、12A、14A、15A、20A、25A、32A(其它規格可以定做)。

3、保護工作延時時間:5s(1.2倍)具有反時限特性

4、自動復位時間:30s+5s

5、保護動作電流誤差:±10%

6、功耗:≤1W

7、電壽命:1x104

8、機械壽命:1x104

9、外形尺寸:77x36x65mm(長x寬x高)

10、安裝方式:35mm導軌式安裝

正常工作條件

1、周圍空氣濕度為:-35℃~+75℃，24小時內其平均值不超過+25℃2、海拔高度不超過2000m。

3、大氣條件安裝地點的空氣相對濕度在最高溫度為+30℃時不超過50%;在較低的溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+20℃，該月的平均最大相對濕度不超過90%。并考慮到因溫度變化發生在產品表面的凝露。

4、污染等級:2級。

5、安裝類別:類別II

6、安裝方式:采用國際標準導軌。

7、控制方式:自動控制

產品使用說明

1、按產品標識輸入端(IN)、輸出端(OUT)正確接線。(負載電流應小于產品的保護電流值)。

2、面板上的雙色發光管指示狀態;指示燈發綠光時，負載電源接通，處于運行狀態;發紅光時，保護功能啟動，負載電源切斷。

3、控制器的限荷(電流)保護動作具有反時限特性:即負載超過產品的保護電流值越大，則產品的保護動作時間就越短，反之就越長。

注意事項

1、在接通電源前，請仔細檢查接線是否正確，負載大小是否與產品電流保護值相匹配，接線螺釘是否已擰緊，否則將損壞產品。

2、產品接通電源后，請勿接觸帶電部位，以免發生觸電。

3、因產品無短路保護功能，當產品輸入端或負載端有短路現象時將起不了限荷保護功能，并會損壞產品。

4、因產品具有自動復位功能，產品起到保護并動作后，應立即去掉負載(用電器)，并檢查電路，否則產品將會頻繁接通負載，斷開負載，最終會因長時間的頻繁超負載的接通、斷開而燒壞產品或用電線路。

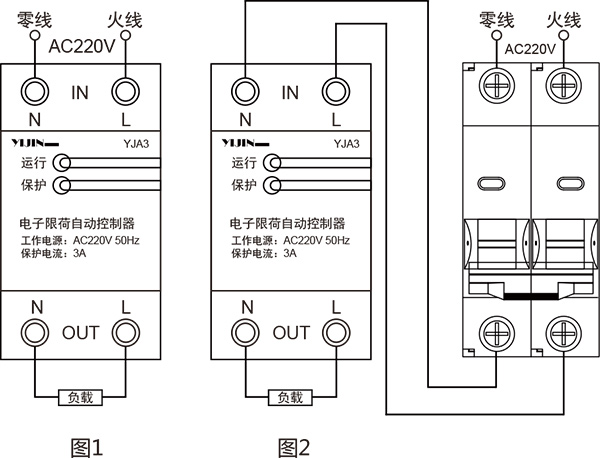

產品接線圖

保護器與斷路器拼裝使用接線圖建議采用圖2接線

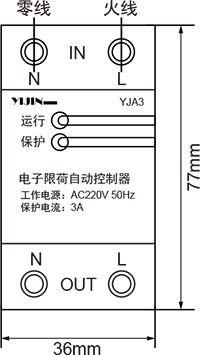

外形及尺寸安裝圖

訂貨時需要說明產品型號、數量，例:YJA3 5A 60臺;如有特殊要求，應另注明。

用于涉電維修安裝，務必確保操作人員持有電工類作業資質并采取必要的斷電、絕緣防護措施。
