適用范圍

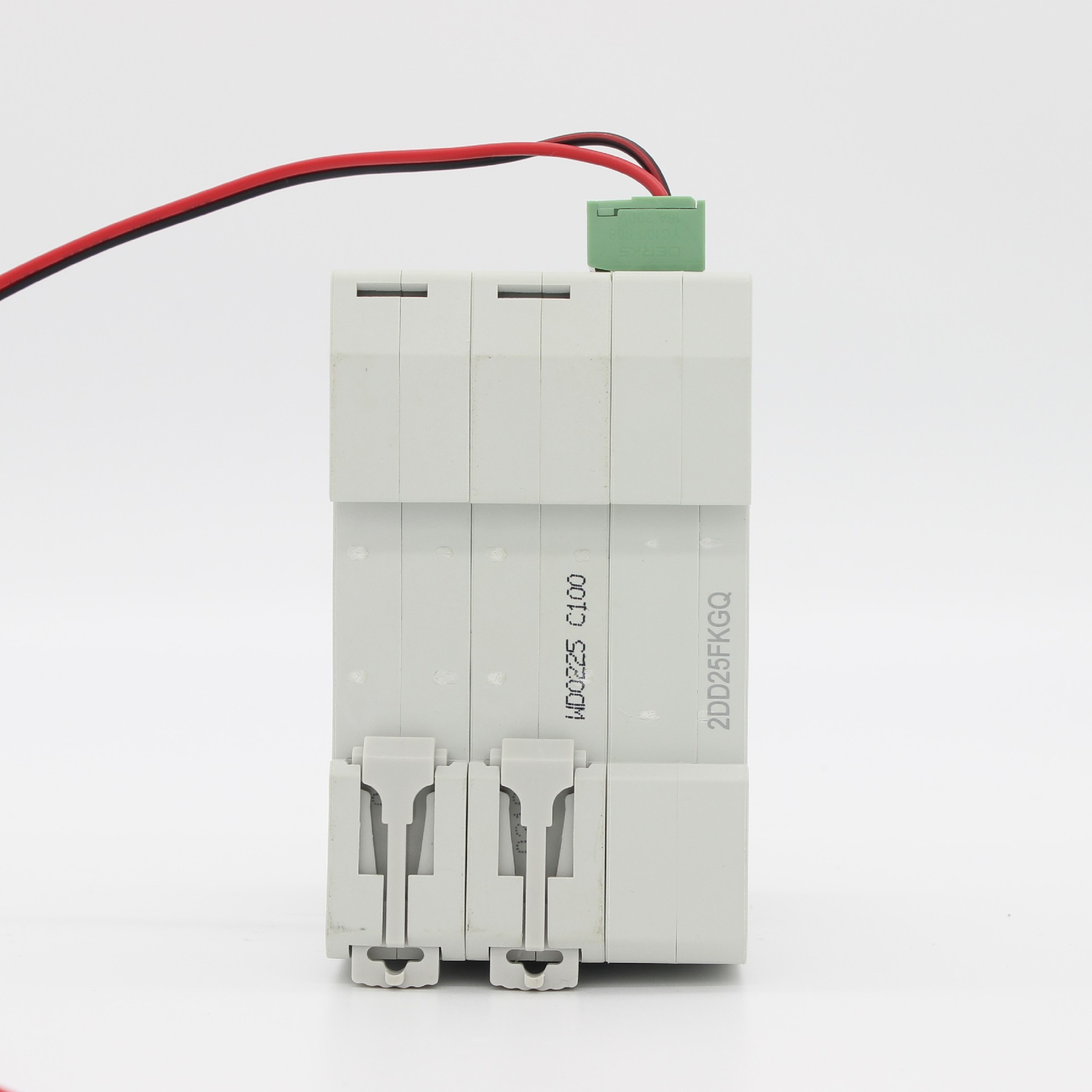

YJB2-125GQ系列費控費控預付費光伏過欠壓重合閘（又稱電能表外置斷路器)，主要運用于交流50Hz，額定工作電壓230V/400V，額定電流至80A的線路中，對電源電壓進行實時檢測，實現過壓或欠壓自動斷開保護，并在電源電壓恢復后自動重合，確保負就設備在正常電壓范圍內安全運行，并對線路進行遠距離自動合閘、分閘控制分?jǐn)嗷蜃詣?dòng)信號控制合閘、分閘，與智能預付費電表一起構成完善的預付費電表體系。

型號含義

產品特點

3.1 產品采用模塊式結構，35mm標準導軌安裝，便于客戶快速安裝、維修或更換；

3.2 具有手/自動切換開關；

3.3 分合閘動作快速可靠，分?jǐn)嗄芰ψ罡呖蛇_(dá)10kA;

3.4 單相控制可選用 2P小型斷路器產品；

3.5 三相控制可選用 4P或3P小型斷路器產品；

3.6 產品具有過欠壓功能，過壓/欠壓分閘，常壓自動合閘；

3.7 電流規格有63A、80A、100A、125A可供選擇；

3.8 接受智能電表的信號，（欠費停電）切斷電路 ,（繳費送電）自動合閘，閉合電路，并將斷路器的狀態反饋給電能表及后臺！

產品功能

【欠費分閘、付費合閘】【過載及短路保護】【費控狀態指示】

【欠費脫扣保持】【狀態反饋】【手動/自動切換模式】

主要參數及技術性能

正常工作環境

1、周?chē)諝鉂穸葹?-25℃~+45℃，24小時內其平均值不超過+20℃。

2、海拔高度不超過2000m。

3、大氣條件安裝地點的空氣相對濕度在最高溫度為+40℃時不超過20%；在較低的溫度下可允許有較高相對濕度，最濕月的月平均最低溫度不超過+20℃，該月的平均最大相對濕度不超過90%。并考慮到因溫度變化發生在產品表面的凝露。

4、污染等級：3級。

5、安裝類別：類別Ⅲ

6、安裝場所：外磁場在任何方向不超過地磁場的5倍。

產品尺寸

2P YJB2電能表外置斷路器

4P YJB2電能表外置斷路器

訂貨說明

訂貨時需要說明產品型號、數量，例：YJB2-125GQ 63A 4P 60臺；

如有特殊要求，應另注明。

用于涉電維修安裝，務必確保操作人員持有電工類作業資質并采取必要的斷電、絕緣防護措施。
